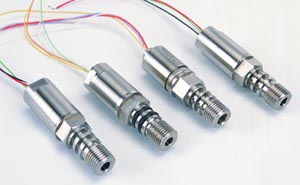

压力变送器 TG-01 高压传感器
发布时间：2011-01-11 人气： 来源：
薄膜应变计由多层（陶瓷绝缘层、NiCr 合金电阻层、Au焊盘、SiO2保护层）溅射薄膜组成，总厚度不超过4μm,采用溅射、刻蚀工艺直接形成在不锈钢弹性膜片上，彻底实现了敏感元件的无机质化，克服了有机粘结胶带来的蠕变、滞后、老化等不稳定因素，大大提高了产品的长期稳定性。
· 不锈钢结构，激光焊接，外形尺寸小，重量轻。
· 精度高，性能稳定可靠，量程范围广。

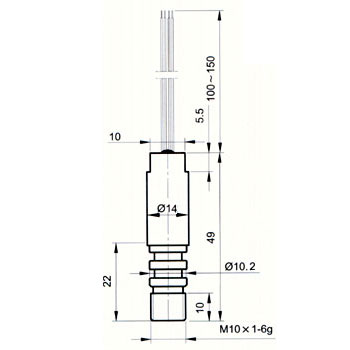

· 连接螺纹：M10×1（可提供用户要求的各种机械连接方式）
· 适用于石油测井、内燃机、压缩机、试验机等高温高压、恶劣环境场合的压力测量。
|
主 要 技 术 指 标
|
||||
|
测量范围
|
TG-01 |
0～10,15,20,25,30,40,50,60,80,100,150 | MPa | |
|
输出灵敏度 |
1.2～2 | mV/V | ||
|
基本误差 |
±0.1; ±0.2; ±0.3; ±0.5 | %F.S | ||
|
工作温度 |
-30～+125; -40～+175 | ℃ | ||
|
零点温度影响 |
±0.1～±0.2 | %F.S /10℃ | ||
| 输出温度影响 | ±0.3 | %F.S /10℃ | ||
|
激励电压 |
5～12（高精度直流稳压电源） | VDC | ||
|
绝缘电阻 |
1000 | MΩ/100VDC | ||
|
输入电阻 |
600～3500 | Ω | ||
|
输出电阻 |
600～3500 | Ω | ||
|
零点输出 |
< 0.5 | mV | ||
|
安全过负荷率 |
120 | %F.S | ||
|
长期稳定性：零点 |
≤±0.1 | %F.S/年 | ||
|
灵敏度 |
±0.2 | %F.S/年 | ||
 |
 |
|
电 气 连 接 方 式
|
||
|
连接方式
|
高温导线颜色
|
|
| 输入（电源）正端 |
红
|
|
| 输出信号正端 |
蓝（绿）
|
|
| 输出信号负端 |
白
|
|
| 输入（电源）负端 |
黄（或黑）
|
|
| 若导线颜色发生颜色变化时，请以传感器检定合格证书为准。 | ||
