扭矩传感器 TG-17C 静态扭力传感器

发布时间：2010-12-23 人气： 来源：

　

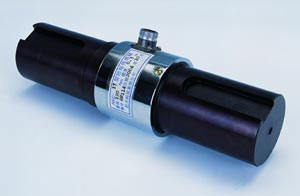

TG-17C 静态扭矩传感器

· 电阻应变式原理，精度高，性能稳定可靠，测量范围广。
· 静态扭矩测量，两端均为键连接，安装使用方便。

主 要 技 术 指 标
测量范围

TG-17B

 0～2000,3000,5000 Nm
　　　输出灵敏度 1.0～2.0 mV/V
　　　直线度L ±0.1; ±0.3; ±0.5 %F.S
　　　滞后H　　　 ±0.1; ±0.3; ±0.5 %F.S
　　　重复性R ±0.1; ±0.3; ±0.5 %F.S
　　　工作温度 -10～+60 ℃
　　　温度补偿范围 室温～+60 ℃
　　　零点温度影响 ±0.1 %F.S/10 ℃
　　　激励电压 12～18 VDC
　　　绝缘电阻 2000 MΩ/100VDC
　　　输入电阻 700±10/350±10 Ω
　　　输出电阻 700±5/350±5 Ω
　　　零点输出 0～±1 %F.S
　　　安全过负荷率 120 %F.S


　

电 气 连 接 方 式
　　连接方式
插头座号
导线颜色
　　输入（电源）正端
1
红
　　输出信号正端
2
黄
　　输出信号负端
3
白
　　输入（电源）负端
4
蓝
　　若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准。
