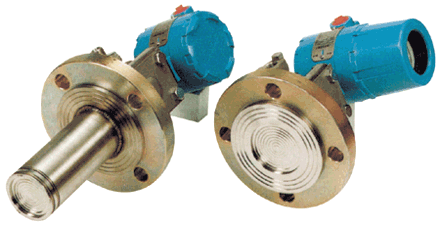

1151LT 法兰式液位变送器
发布时间：2010-12-30 人气： 来源：
|
||
 |
||
| 3051/1151TL型电容式液位变送器的安装法兰标准按ANSI2"、3"、4", 法兰等级为150 lb和300 lb两种,法兰安装尺寸见下图表。如用户采用GB9116-88标准，则D N=80、100，PN=2MPa。接液膜片材料有316L、哈氏 C－276、蒙乃尔、钽等。本公司也可为用户提供其它特殊规格安装法兰。用户不注明时我公司以3"150 lb(2.5MPa)安装法兰供货。 |
||
 |
||

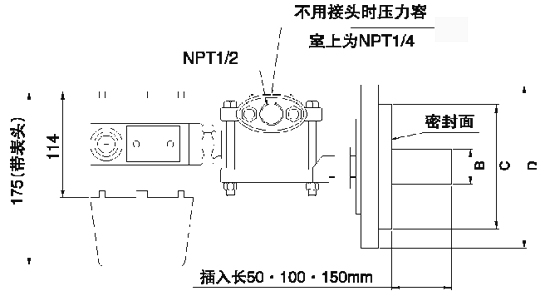

图8 3051/1151LT液位变送器结构尺寸 |
||

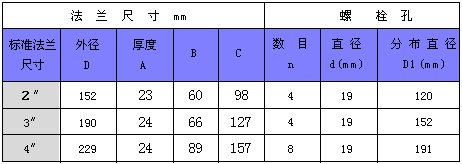

| 上图中D、D1、n、d、A、B、C尺寸 ------------表十一 |
||
 |
||
| 用户法兰 | ||

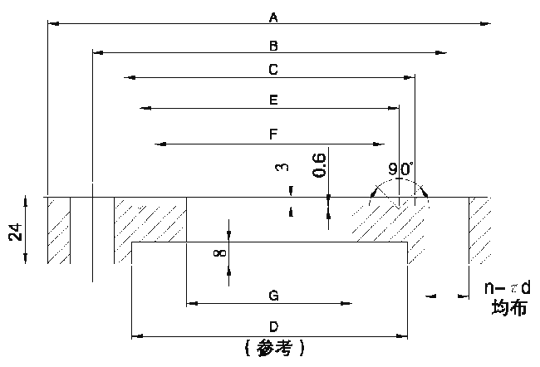

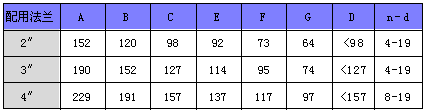

 图9中 2″、3″、4″用户过程连接法兰 ［其中尺寸由用户自定］ |
||
 |
||
| 法兰垫圈 | ||
  |
||

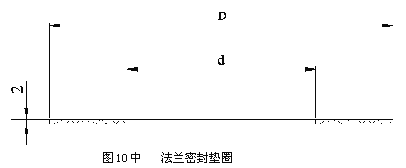

法兰密封垫圈用户按接触介质特征，自行选择密封垫圈材质，本公司推荐石棉橡胶、氟橡胶、尼龙、聚四氟乙烯等材质。 |
