WP311 型投入式液位变送器

WP311型投入式液位变送器（也称静压式液位变送器）选用进口带防腐膜片敏感组件，将芯片装入一个不锈钢（或聚四氟乙烯）壳体内。顶部的钢帽起保护传感器的作用，也能使被测液体流畅地接触到膜片。
该产品采用特制的通气电缆，使感压膜片的背压腔与大气良好相通，测量液位不受外界大气压变化的影响，测量准确，长期稳定性好，并具有优良的密封及防腐性能，符合船用标准，可直接投入到水、油等液体中长期使用。聚四氟乙烯材料的外壳及电缆可测量多种强腐蚀性液体。

◆ 独特的内部结构工艺彻底解决冷凝结露问题。
◆ 采用特制的电子设计技术彻底解决雷击问题。

技术指标

量程： 0 — 0.5~200mH 2 O
过载： 150% FS
测量介质：与不锈钢 (1Cr18Ni9Ti) 或
聚四氟乙烯兼容的介质

工作温度：－ 20 ~ 85 ℃
综合精度： 0.1 ， 0.25 ， 0.5 级
保护等级： IP68
稳定性： 0.2%FS / 年

结构尺寸

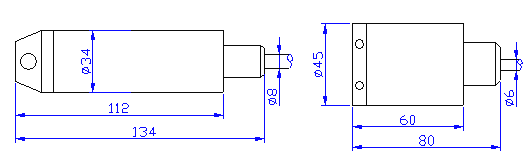

A 类缆式一体

不锈钢 (1Cr18Ni9Ti) 壳体聚四氟乙烯壳体

带接线盒分体式液位变送器

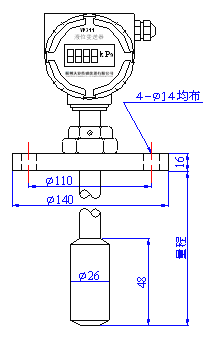

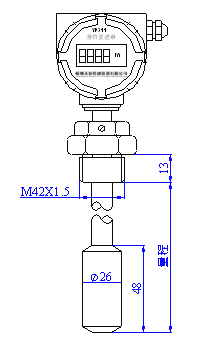

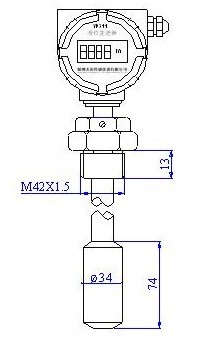

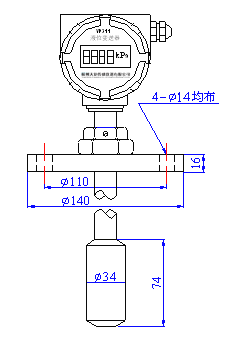

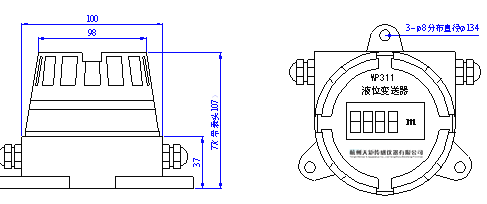

该变送器投入到液体中的只是压力探头，电路部分在另一端的接线盒里，可方便用户调校。安装方式： B 类接线盒为 M42 × 1.5 螺纹安装或 DN50 PN0 . 6 ( GB9119 — 88 ) 标准法兰安装两种形式； C 类接线盒为 3 －φ 8 （在φ 134 圆上均布）安装孔。分体式液位变送器的压力探头为不锈钢 (1Cr18Ni9Ti) 材料，电缆护套为橡塑，特殊要求可选择聚四氟乙烯探头、不锈钢或聚四氟乙烯电缆护套材料。
杆式铠装液位变送器的压力探头及电缆护套为全不锈钢 (1Cr18Ni9Ti) 材料，变送器的插入深度可在± 20cm 范围内自由调整。

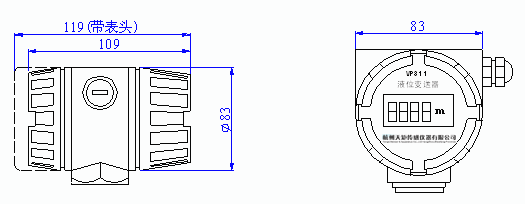

B 类接线盒

( 平视 )
