一、概述

由于传感器的应变和弹性体各有差异及制造工艺方面的原因，可能造成每个传感器的参数不一致（主要是灵敏度不一致）。用户可通过调节接线盒里面的电位器来使各个传感器的灵敏度接近一致，从而保证整个称体的平衡。

TG-B CJ系列传感器接线盒就是调节大型衡器的重要配件。

二、型号命名方式：

三、接线盒外型尺寸:

A型:不锈钢外壳(含连接头外型尺寸：252×173×46)

B型:不锈钢外壳  (含连接头外型尺寸：307×175×46)

T型:塑料外壳(含连接头外型尺寸：219×175×40)

 D型：不锈钢外壳(含连接头外型尺寸：215×149×39)

C型：不锈钢外壳(含连接头外型尺寸：203×95×36)

  XH型：塑料外壳(  含连接头外型尺寸：153×103×35)

四、调桥压的计算使用方法：

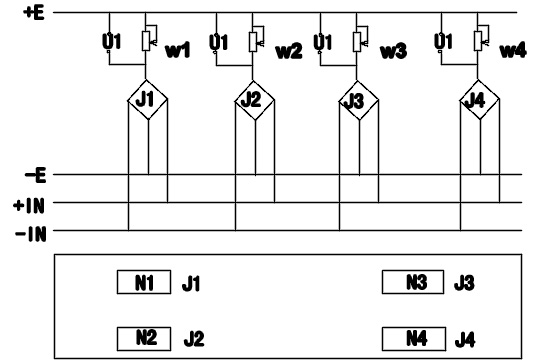

大型电子衡器一般由多只传感器（1-12只）组成，下面以四只传感器组成的衡器为例，介绍计算调试方法。调桥压接线盒原理图，图中J1、J2为四只传感器

N：为传感器上加载时的称重仪表显示数据（设：N1>N2>N3>N4）

E：称重仪表的供桥电压 I：为自然数：2-12

Ui：为W电位器二端的电压 W：为电位器，初始：0欧姆

Ui=[(N大 -N小)/N小]*E*1000(mV)（以四个传感器为例）

U1=[（N1-N4）/N4]*E*1000(mV)

U2=[(N2-N4)/N4]*E*1000(mV)

U3=[(N3-N4)/N4]*E*1000(mV)

用三位半数字万用表DC-2V档，顺时针调节W1，W2，W3电位器，同时用数字万用表监视将电压到U1，U2，U3数值。此时调角差工作全部完成。

例如：一台30吨的汽车衡，传感器的个数为4个，压角砝码为1吨，各压角的仪表显示值N1=1005，N2=1003，N3=1000，N4=998，称重仪表的供桥电压为5V。

则U1=[（1005-998）/998]*5*1000(mV)=35(mV)

U2=[（1003-998）/998]*5*1000(mV)=25(mV)

U3=[（1000-998）/998]*5*1000(mV)=10(mV) 顺时针调节(mV)W1，W2，W3电位器，同时用数字万用表监视电压到U1=35(mV)，U2=25(mV)，U3=10(mV)。

※调桥压的接线盒出厂时电位器阻值一般为25欧姆，如有特殊要求可在订货时注明。

五、参照内电路板的示意：
