TG-A1(0-5V/0-10V)智能重量变送器

发布时间:2018-05-09 人气: 来源:

















TG-A1系列多功能重量变送器,采用SMT 回流焊工艺制造,实现将称重传感器的模拟信号,RS232 RS485 数字信号转换为标准的模拟量信号以及开关量控制输出,可以方便地与PLC 等工控设备连接配套。

特点:

1 1224V 宽电压供电;

12V 供电时:可驱动350Ω传感器4 个,或750Ω传感器8 个;

24V 供电时:可驱动350Ω传感器1 个,或750Ω传感器2 个;

2 重量转换采用 24 Σ-Δ集成ADC 芯片;

3 全数字转换,无电位器等模拟调节部件;

4 模拟量输出两按键调试,零点和满值仅需一次调节;

5 超宽的零点、皮重范围( 08mV );

6 超宽的满量程信号范围( 115mV );

7 负载:4~20mA, 020mA 550Ω;05V, 010V 10KΩ;

8 防水外壳,透明顶盖,三维尺寸85×58×33mm(不含固定耳);

9 按键操作支持 10%20%50%100%满量程标定;

RS232 RS485 通信命令支持任意点标定;

10 电压模拟量输出短路保护。

参数:

1 工作温度: -10℃~40℃;

2 储存温度: -20℃~80℃;

3 输出范围: 请参阅后页详细型号表格

4 输出分辨率: 13位;

5 负载电阻: 请参阅后页详细型号表格;

6 传感器灵敏度范围:0.53mV/V

7 最大信号输入范围:-1919mV

8 OC 门驱动: OC门可驱动524V 感性或阻性负载;

每个 OC 门驱动负载电流100mA

● 注一:若电源电压降低至12V,仍可正常工作,但输出负载将降低至300Ω

● 如需要特殊定制功能,请与我们联系,谢谢支持!

标定零点:

按住K2”键3 秒以上,等到显示LED 从原来的间隔3 秒闪烁亮一次变成长亮大约2 秒,然后短暂熄灭一次的循环时松手,进入零点调试;

保持秤台和传感器的稳定,同时用万用表监测输出模拟量,并使用按键调节模拟量到所需的数值(按键功能表参考:调试按键功能表)。然后停止按键操作,继续保持秤台和传感器的稳定,20 秒后,显示LED 会长亮2 秒,然后恢复常态的间隔3 秒闪烁1 次的状态,标定零点成功,并被永久保存到变送器芯片内。标定负载:先在传感器或秤台上放置用于标定的负载(如砝码),并保持传感器和秤台的稳定。按住K1”键3 秒以上,等到显示LED 从原来的间隔3 秒闪烁亮一次变成快速闪烁时(亮0.1 秒,然后灭0.1 秒的快速循环)松手,进入负载调试。同时用万用表监测输出模拟量,并使用按键调节模拟量到与负载相对应的数值(按键功能表参考:调试按键功能表)。然后停止按键操作,继续保持秤台和传感器的稳定,20 秒后,显示LED 会长亮2 秒,然后恢复常态的间隔3 秒闪烁1 次的状态,标定负载成功,并被永久保存到变送器芯片内。

 调节速度加速:标定负载时,若感觉按住按键进行连加或连减的速度还是太慢,可以在进入连加或连减状态(观测此时万用表的读书变化)后,再按边上的另一个按键,即可使当前的连加或连减速度加速10倍,方便在当前读数与目标要求差距太大的时候快速调节到位,节约调节时间。

 友情提醒:标定负载和标定零点不一定需要同时连续进行,但建议在标定零点之后,在标定负载之前,秤台或传感器不要移动,以免影响标定精度。

 友情提醒:为保证输出精度,标定负载请尽量选择满量程或接近满量程。

调试按键功能表按键操作 实现功能

 K1 一次模拟量输出减小一点

按住 K1 不放模拟量输出信号连续减小

 K2 一次模拟量输出增加一点

按住 K2 不放模拟量输出信号连续增加

LED 状态指示:

1)间隔3 LED 闪亮一次(亮的时间很短,0.1 秒)————正常工作状态;

2)快速闪烁(亮0.1 秒,灭0.1 秒的快速循环)——————标定零点状态;

3)间隔3 LED 灭一次(亮2.9 秒,灭0.1 秒)——————标定负载状态;

4)始终不亮————电路故障(更换);

5)中速闪烁(亮0.5 秒,灭0.5 秒,闹钟的方式)————传感器故障,零点偏小太多(更

换传感器);

6)慢速闪烁(亮2 秒,灭2 秒)————传感器故障,零点偏大太多(更换传感器);


7)持续点亮————传感器连接错误或损坏(更换传感器);

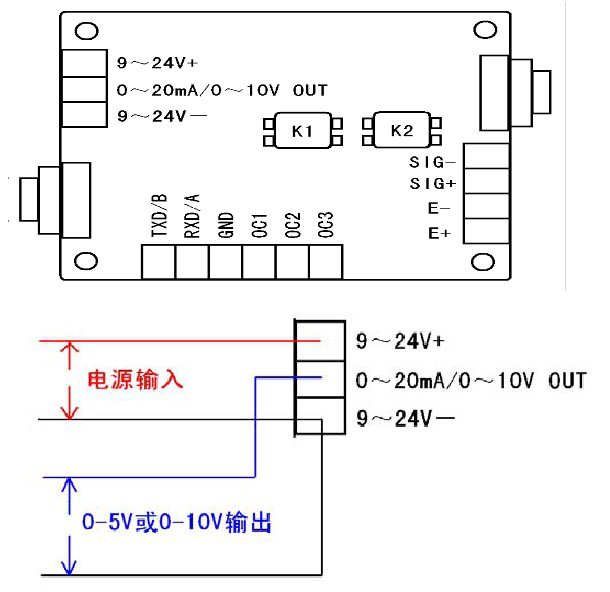

接线示意图如下:

924V+:外部输入电源正极;

020mA/010V OUT:模拟信号输出;



924V-:外部电源负极

E+:传感器激励电压正;

E-:传感器激励电压负;

SIG+:传感器信号正;

SIG-:传感器信号负;

TXD/BRS232 TXD RS485 B

RXD/ARS232 RXD RS485 A

GND:电源和信号地

OC11 OC 门输出

OC22 OC 门输出

OC33 OC 门输出



调试提示:

1 对于 020mA 输出调节,因变送器不会输出小于0 的电流,当调节输出电流到小于0 时,实际变送器是没有输出电流的,电流表无法测量出,显示一直为0,为了不致调试错误,建议可以将电流调节到略大于0 的一个值,然后慢慢调节到0 即可;

2 对于 0-5V 0-10V 等电压型输出的应用,为避免输入电源负极传输线压降的影响,对输入电源负极(电源地)和电压输出的信号地,使用两条电线,接在同一个接线端子上,在用户检测端分开(参考上图),若共用一条线,会导致电压模拟量输出信号精度大幅度下降,甚至误差大到无法应用;

3 每个 OC 门输出的负载电流不要超过120mA,电源需要外接,外接电源电压不要超过24V,否则可能造成电路板芯片损坏;

4 标定负载重量、模拟量输出范围、标定时模拟量输出设定的计算方法:

假设:秤的最大称量是 100kg,标定时所使用的负载是25kg 砝码,模拟量输出是420mA,那么标定负载时,模拟量输出 =

模拟量最小值 + 模拟量最大值- 模拟量最小值)× 负载重量÷ 秤的最大称量

= 4 + 20  4 × 25 ÷ 100



= 8 mA__
